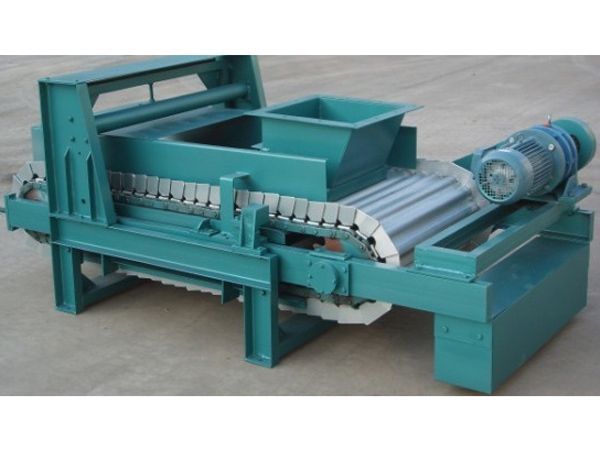

高溫鏈板秤--概述:
TDG(LB)型高溫鏈板給料機是一種全鋼結構的裝置。它的主要組成部分:動力部件(電機、減速機)、耐高溫鏈板、彈簧片、配重塊、框架。秤體相當一個杠桿,在沒有物料時,秤體處于大致平衡狀態,荷重傳感器基本不受力或受力很??;當有物料時,物料的重力傳遞給荷重傳感器,荷重傳感器把鏈板的運行速度也轉換成電信號送至儀表或計算機進行處理,從而計算出瞬時產量和累計量,同時,它還能調節鏈板的運行速度,實現定量給料控制。
高溫鏈板秤--主要特點:
1、專用于高溫物料的計量和控制。
2、U型裙邊鏈板。
3、輸送機構采用單側彎板滾珠鏈和鏈輪。
4、電機穩定運行。
5、采用傳感器(拉力)懸掛稱重。
6、采用數字采集模
7、速度測量選用齒輪測速或旋轉編碼器測速。
高溫鏈板秤--工作原理:
來自皮帶上物料的重量信號和鏈板運行的速度信號一同傳送到3U403(一機一路DCS接口)或3U600(一機十六路)測量和控制系統中(3U403和3U600內部均以微處理器為核心)。通過連續不斷的比較設定值與鏈板實際輸送的物料重量,不停的調節鏈板的運行速度。因此使物料流量總能穩定在設定值上。
高溫鏈板秤--主要技術參數及指標:
計量精度:±2% 控制精度:1% 給料能力:10t/h--100t/h 物料溫度:≤350℃
物料粒度:粒、塊狀,直徑不大于50mm以出料均勻 工作方式:連續運行 調速方式:變頻調速
高溫鏈板秤--概述:
TDG(LB)型高溫鏈板給料機是一種全鋼結構的裝置。它的主要組成部分:動力部件(電機、減速機)、耐高溫鏈板、彈簧片、配重塊、框架。秤體相當一個杠桿,在沒有物料時,秤體處于大致平衡狀態,荷重傳感器基本不受力或受力很??;當有物料時,物料的重力傳遞給荷重傳感器,荷重傳感器把鏈板的運行速度也轉換成電信號送至儀表或計算機進行處理,從而計算出瞬時產量和累計量,同時,它還能調節鏈板的運行速度,實現定量給料控制。
規格 |
電機型號 |
減速機 型號規格 |
主、從動鏈輪 |
總減速比 |
物料線速 (M/S) |
臺時產量 (T/h) |
參考臺時 產量(T/h) |
|
Z1 |
Z2 |
|||||||
650 |
Y90L-4-1.5 |
BWE18-253 |
22 |
61 |
701:5 |
0.035 |
1.0-10 |
2.0-7 |
650 |
Y90L-4-1.5 |
BWE18-71 |
22 |
61 |
196:86 |
0.1270 |
4.0-40 |
10-30 |
800 |
Y90L-4-2.2 |
BWE18-59 |
22 |
61 |
136:77 |
0.1628 |
10-80 |
40-63 |
1000 |
Y90L-4-2.2 |
BWE18-59 |
22 |
61 |
163:59 |
0.2650 |
16-100 |
63-80 |
1000 |
Y90L-4-2.2 |
BWE18-43 |
22 |
61 |
99:68 |
0.3929 |
25-160 |
80-120 |
備注 |
1、650型秤體鏈板傳動采用節距P=15.875mm的標準滾子鏈及鏈輪 |
|||||||
2、800、1000型秤體鏈板傳動采用節距P=19.05mm的標準滾子鏈及鏈輪 |
||||||||
3、異步電機選用Y系列四級電機擺線針輪,減速機選用BW系列 |
||||||||
4、選擇噸位時,以取表中的參考噸位欄內的推薦值 |
