概述:
我公司對鐵礦石選廠尾礦現狀以及尾礦回收設備應用情況作了調查研究,發現不少選廠還沒有使用尾礦回收設備,造成不可再生資源的浪費。現有的尾礦回收設備也不能滿足實際需要,有的尾礦回收設備磁場強度較低,造成鐵回收率低,有的尾礦回收設備簡陋、不配套等,造成鐵回收效果差,達不到要求。

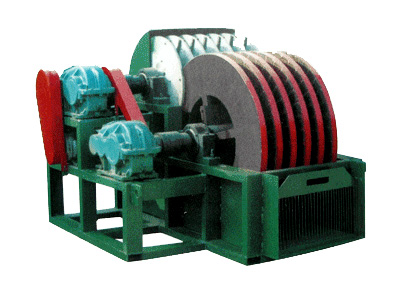

無磁區水沖卸料尾礦回收機是鐵礦廠排尾礦中所含弱磁性鐵回收的設備,該機的磁軛處理于不銹鋼外罩內部,外罩在轉動時把強磁區吸附在不銹鋼表現的磁性鐵、弱磁性鐵帶出水面,并自動落入回收料槽內。
1、無磁區水沖卸料尾礦回收機磁分離設備優點:
(1)盤形永磁板磁極間距小,板與板之間無零磁區;
(2)作用面積大。由于盤形永磁板接觸面積是滾簡磁選機磁選面積的15~25倍,極大地增加了磁性物質與磁極的接觸幾率;
(3)磁場強度高。
(4)處理時間短、速度快、處理量大。
(5)占地少;
(6)運行費用低;
(7)磁性物料回收率高是刮板式尾礦回收機、鋁盤感應式回收機的3-5倍。
(8)磁性鐵能降到0.4-1個拋尾
2、設備結構:
1、機架由型鋼焊接而成,主要用于支撐中心軸,安裝傳動系統以及礦漿槽等詳見下圖:
磁性圓盤為半磁結構,外部安裝封閉的集料盤,雙層磁鋼之間夾有導磁板,集料盤下部浸沒在礦漿槽中,磁性圓盤固定在中心軸上,設有中磁場區、弱磁場區和無磁區。
3、工作原理:
無磁區水沖卸料尾礦回收機采用超強鍍錫釹鐵硼為磁系材質,分選空間有強磁區和中磁區。磁極極交替組成半圓環形磁系,磁系外部設有可轉動的外殼,磁系固定不動,外殼的一部分浸沒在礦漿中,通過連續旋轉的方法不斷吸附礦漿中的磁性顆粒。磁性物料隨著外殼的轉動不斷翻轉,使磁性物料中夾帶的非磁性物料不斷被清洗出來,半圓環形磁系上部無磁區,當磁性物料進入無磁區后,在沖洗水和物料重力的作用下,將物料卸入精礦槽。
4、技術參數:
無磁區水沖卸料尾礦回收機為盤式組合結構,磁性圓盤的數量根據處理量的要求來確定
技術參數:
型號 |
處理漿體量 (m³/h) |
回收礦量 (t/h) |
機槽寬 (mm) |
環徑 (mm) |
環數 (個) |
配套電機 (kw) |
機重 (kg) |
HS-1004 |
200-300 |
2-4 |
370 |
1000 |
4 |
3 |
1100 |
HS -1006 |
400-500 |
3-5 |
550 |
1000 |
6 |
3 |
1500 |
HS -1208 |
600-700 |
5-8 |
730 |
1200 |
8 |
4 |
1800 |
HS -1210 |
700-850 |
7-10 |
910 |
1200 |
10 |
4 |
2100 |
HS -1512 |
1000-1200 |
11-16 |
1090 |
1500 |
12 |
5.5 |
3200 |
HS -1514 |
1200-1800 |
13-18 |
1270 |
1500 |
14 |
5.5 |
3600 |
HS -2012 |
1500-1800 |
14-19 |
1090 |
2000 |
12 |
5.5 |
3800 |
HS -2014 |
2000-2400 |
17-22 |
1270 |
2000 |
14 |
5.5 |
4200 |
